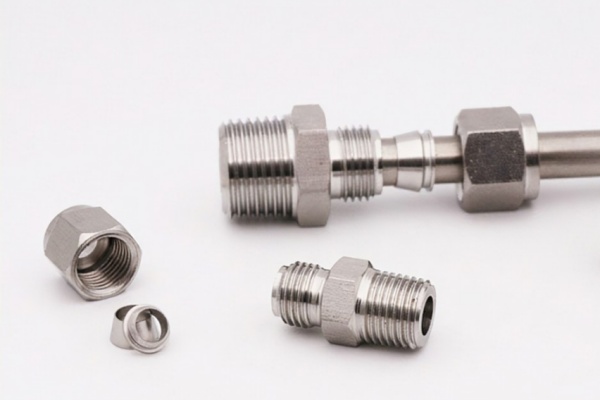

Die Doppelhülsen-Klemmverschraubung ist eine hochzuverlässige Verbindungslösung, die in der Instrumentierung, Hydraulik, Halbleiter, Umweltschutz, Pneumatik und industriellen Fluidsystemen weit verbreitet ist und für **1/16 "~ 2" (2 ~ 50 mm) Schläuche geeignet ist, mit hoher Abdichtung, Vibrationsfestigkeit, einfacher Installation und Wartung und anderen Vorteilen.
1. Die Kernmerkmale von Doppelkompressionsverbindungen
1. Große Auswahl an anwendbaren Größen
Zoll: 1/16", 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1,5", 2"
Metrisch: 2mm, 4mm, 6mm, 8mm, 10mm, 12mm, 15mm, 20mm, 25mm, 32mm, 40mm, 50mm
2. Einfach zu demontieren und wieder zu befestigen

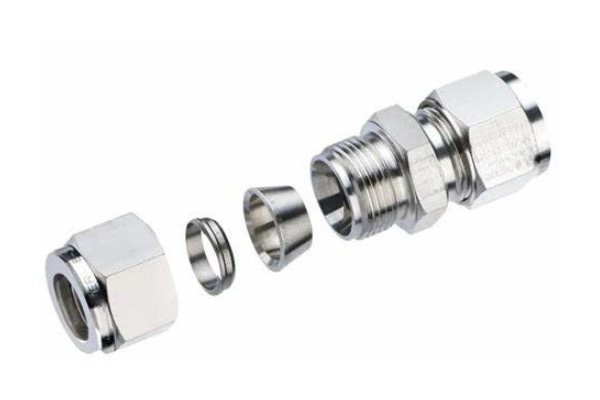

Die doppelte Aderendhülsenstruktur (vordere Aderendhülse und hintere Aderendhülse) bietet eine mechanische Schnappdichtung, die mehrmals zerlegt und montiert werden kann, ohne die Dichtung zu beeinträchtigen.
Im Vergleich zu Einzeladerendhülsen oder Flanschverbindungen sind keine Schweiß- oder Spezialwerkzeuge erforderlich, und die Installationszeit wird um mehr als 50 % reduziert.
3. Eine Vielzahl von Materialien und Strukturen steht zur Verfügung

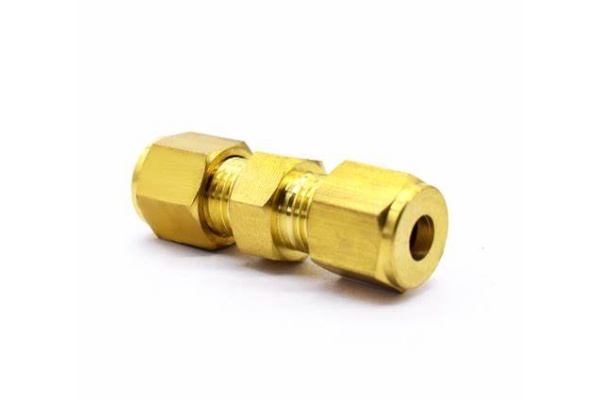

Material: Edelstahl 304/316, Messing, Hastelloy, Monel, etc.
Dichtungsform: Metall-Metall-Dichtung (hohe Temperatur und hoher Druck), PTFE/EPDM-Dichtung (korrosionsbeständig).
4. Hervorragende Zuverlässigkeit und Leistung
Druck: Bis zu 690 bar (10.000 psi) für schwere Hydraulik-, Gas- und Chemieanwendungen.
Anti-Vibration: Das Design mit doppelten Aderendhülsen verhindert ein Lösen und ist für Vibrationsumgebungen wie Kompressoren, Pumpen und Motoren geeignet.
2. Gängige Arten von Doppelzwingenverbindungen
Durchgängige Steckverbinder
90° Winkel
45° Winkel

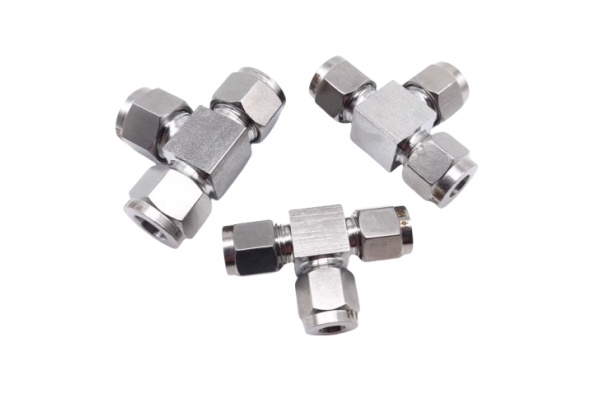

T-Stück Gelenke
Kreuzverbinder
Rohr-Adapter
3. Typische Anwendungsbranchen
1. Umweltschutzausrüstung (Nassabfall/feste Abfälle/Verbrennungsanlage)
Anwendbare Punkte:
Hydraulik (Pressen, Sortierer) – beständig gegen hohe Drücke und Vibrationen.
Biogas-/Rauchgasleitungen (Material 316L, beständig gegen H₂S-Korrosion).
Überwachung des Messgeräts (CEMS-Leckageschutz des Probenahmerohrs)
2. Petrochemische Industrie
Anwendbare Punkte:
Hochtemperatur- und Hochdruck-Reaktorleitung (säurebeständig in Hastelloy).
LNG wird bei niedrigen Temperaturen transportiert (-200°C bleibt verschlossen).
3. Halbleiter/Pharmazeutika
Anwendbare Punkte:
Hochreine Gas-/Flüssigkeitszufuhr (nicht kontaminierendes Design).
Reinraumausstattung (FDA-zugelassenes Material).
Viertens, der Auswahlleitfaden
1. Wählen Sie das Material entsprechend dem Medium aus
Wasser/Dampf/Luft: Edelstahl 304
Meerwasser/Säure/Alkali/Cl⁻: Edelstahl 316L
Starke Säure (Schwefelsäure/Salzsäure): Hastelloy C276
Hochtemperaturöl/Hydrauliköl: Vernickelter Edelstahl
2. Wählen Sie das Modell entsprechend dem Druck aus
< 1000 psi: Standard-Doppelklemmhülse 1000-6000 psi: Hochdruckverstärkt > 6000 psi: Metallversiegelter Ultrahochdruck
3. Vorsichtsmaßnahmen für die Installation
Schneiddüse: muss flach und gratfrei sein (verwenden Sie einen speziellen Rohrschneider).
Kontrolle der Vorspannung: Verwenden Sie einen Drehmomentschlüssel, um zu vermeiden, dass er zu fest oder zu locker ist.
Dichtheitsprüfung: Führen Sie nach der Installation eine luftdichte/hydraulische Prüfung durch.
5. Zusammenfassung
Doppelte Klemmverschraubungen sind eine äußerst zuverlässige und wartungsfreundliche Lösung für Rohrleitungsverbindungen.
Ideal für:
✅ Umweltschutzausrüstung (Korrosionsbeständigkeit, Leckageschutz)
✅ Petrochemische Industrie (hohe Druckfestigkeit, Vibrationsfestigkeit)
✅ Präzisionsfertigung (keine Verschmutzung, hohe Sauberkeit)
✅ Halbleiter (CVD-Geräte, Ätzgeräte)
Wenn Sie eine bestimmte Modellauswahl oder technische Parameter benötigen, können wir Ihnen Arbeitsbedingungen wie Medium/Druck/Temperatur zur Verfügung stellen, die die KUNGFLEX-Ingenieure für Sie empfehlen können!
